Mediile de filtrare, cum ar fi nisipul uscat de filtrare, hidro - antracitut sau masa catalitică, sunt utilizate in orice stație de tratare a apei. Constituie un material de umplere și sunt folosite, printre altele, pentru îndepărtarea de compuși de fier și mangan. Gama filtrelor FERROTEX face parte din oferta companiei ACES Sp. z o.o. adresată clienților care caută soluții complexe în tratarea apei potabile.

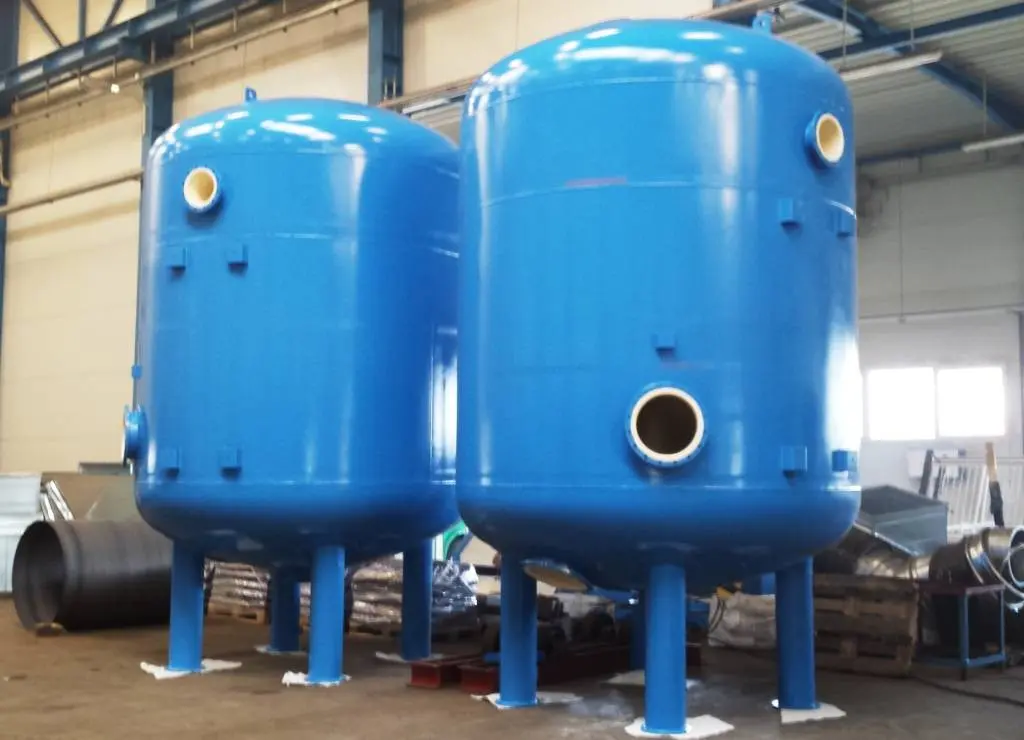

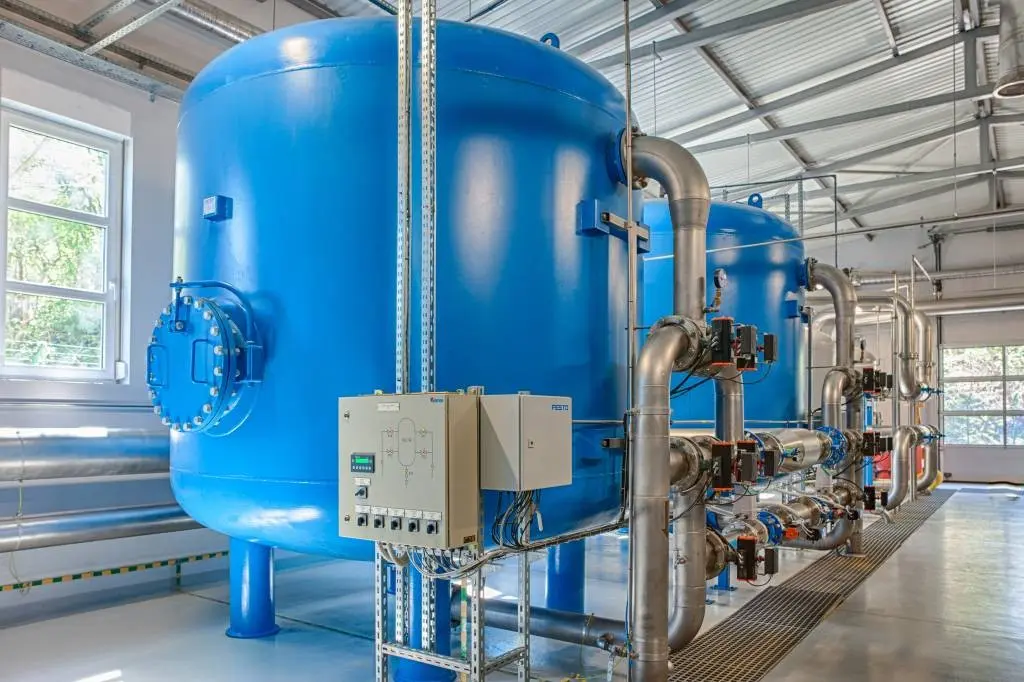

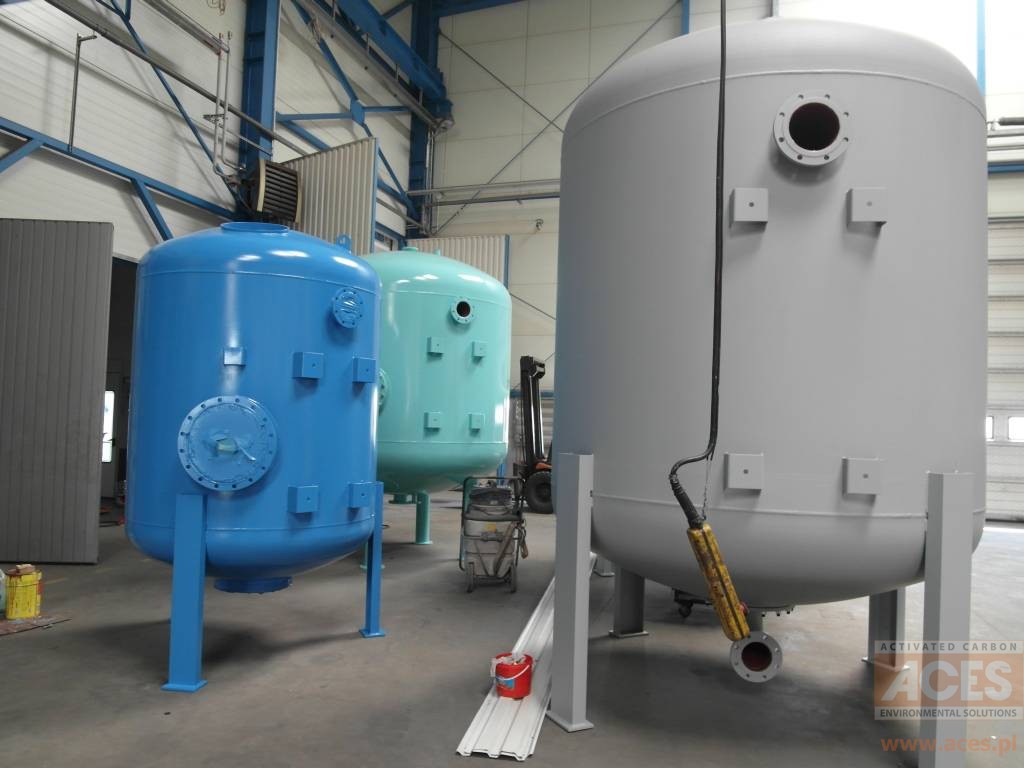

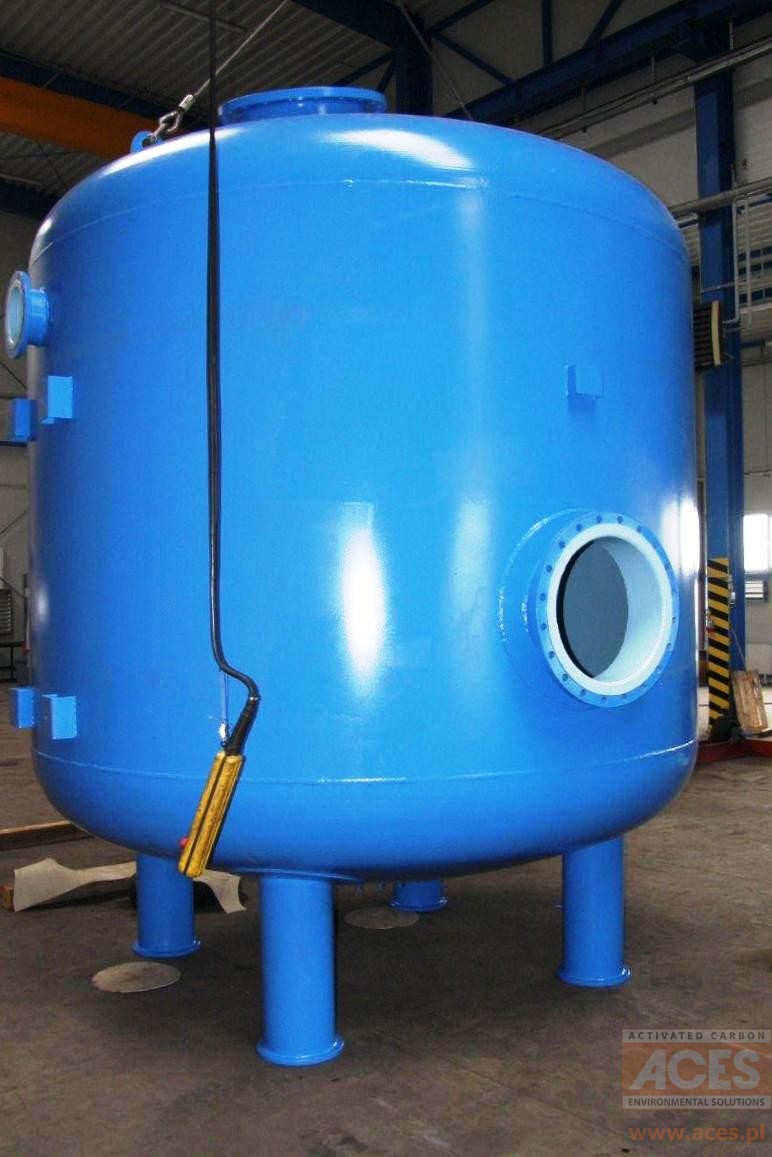

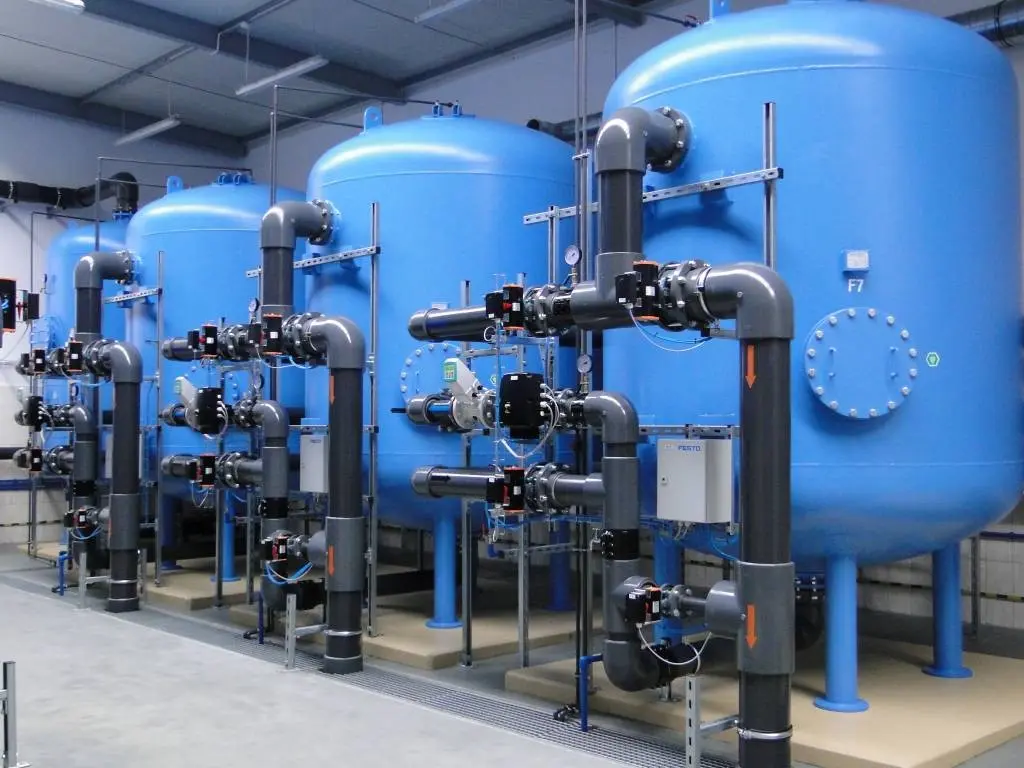

Filtrele FERROTEX reprezintă un echipament de bază în fiecare stație de tratare a apei. Ele sunt folosite pentru îndepărtarea compușilor de fier, mangan, compușilor de amoniu sau turbidității. Pentru umplere se folosește antracit și nisip de filtrare.


Caracteristicile tehnice ale filtrelor:

  • Materialele din care sunt confecționate: elementele de filtrare (fundul convex, partea cilindrică, placa de duză, capacele, conectorii, etc.) sunt realizate din oțel carbon si detin certificate. Filtrul de presiune poate fi, de asemenea, realizat din oțel inoxidabil austenitic (în grad. AISI 304, 316L)

  • Presiune de lucru Pmax = 6 bari, temperatura admisă T = 20°C

  • Protectie anti-coroziune: la interior – cu rășină de poliester sau rășină epoxidică cu certificate PZH pentru contactul cu apa potabilă, înainte de pregătirea suprafeței conform cu clasa de puritate Sa2,5 extern - conform normei DIN EN ISO12944 din categoria corozivitate C3 M. Există posibilitatea de protecție împotriva coroziunii conform clasei de corozivitate C3 - C5. De asemenea, oferim posibilitatea de galvanizare prin scufundare la cald pe ambele părți și prin aplicare de ebonită in interior.

  • Echipareal filtrului: capace - sus, jos, lateral; conectori cu guler; placă cu duze de filtrare sau sistem de filtrare lateral.

  • Producătorul, la cererea clientului permite adaugarea de modificări structurale în construcția filtrului, inclusiv amplasarea și diametrul racordurilor și capacelor, modificarea înălțimii porțiunii cilindrice a filtrului, utilizarea a diferite tipuri de fund.

Fiecare filtru Ferrotex este accesibil în două variante de executare, conform desenului de mai jos.

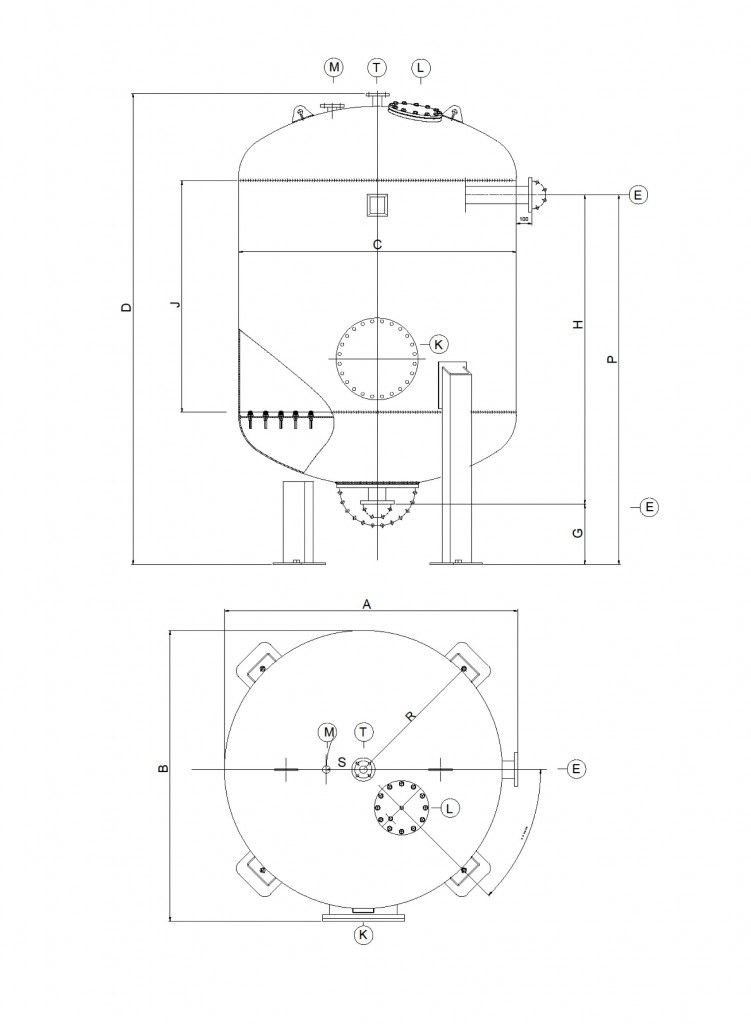

Filtru Ferrotex - schema 1

Filtru Ferrotex - schema 1

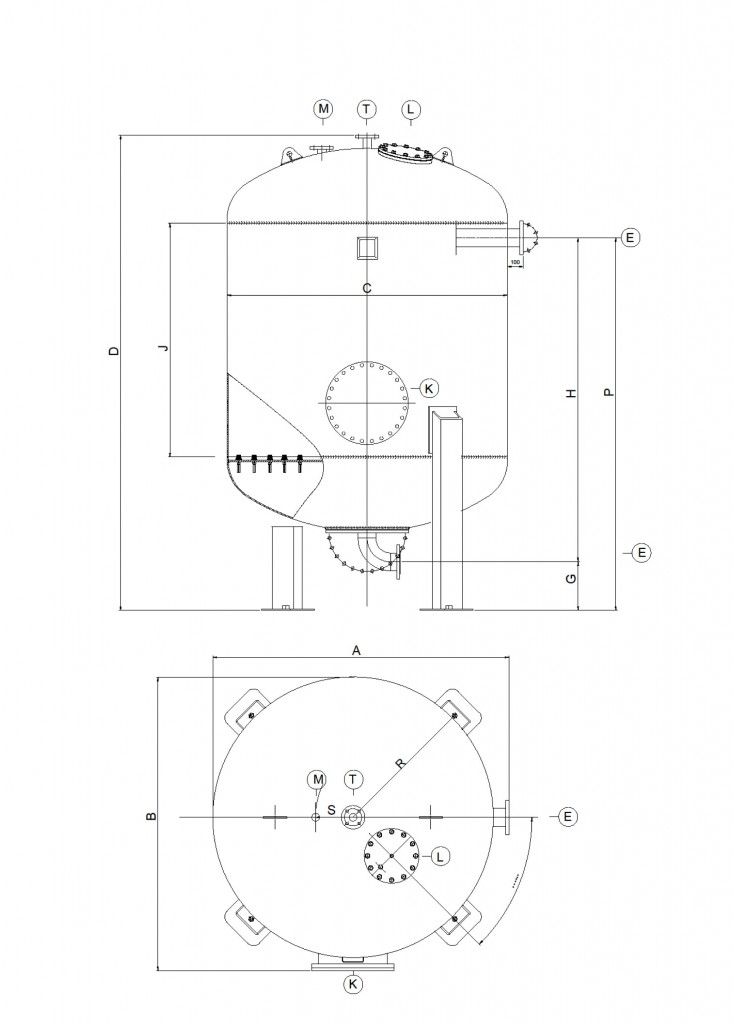

Filtru Ferrotex - schema 2

Filtru Ferrotex - schema 2

Descriere conectori

M – aerisire automată, T – aerisire manuală, L – trapa de umplere, E – conexiuni de admisie și evacuare a apei, K – trapa de inspecție






Tabelul de mai jos prezintă dimensiunile standard ale filtrului (click pentru a mari).



FERROTEX ZF 800 ZF 1000 ZF 1200 ZF 1400 ZF 1600 ZF 1800 ZF 2000 ZF 2200 ZF 2400 ZF 2600 ZF 2800 ZF 3000
A [mm] ± 20 900 1100 1300 1500 1700 1900 2100 2300 2500 2700 2900 3100
B [mm] ± 20 930 1130 1330 1530 1730 1930 2130 2330 2530 2730 2930 3130
C [mm] ± 20 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
D [mm] 1 2450 2550 2735 2835 2985 3085 3235 3335 3435 3595 3695 3795
2 2410 2510 2675 2775 2925 3025 3175 3295 3375 3535 3636 3735
E [dn] 65 65 80 80 100 100 125 125 125 150 150 150
G [mm] 1 290 290 315 315 315 365 415 415 415 475 475 475
2 195 195 200 200 210 210 225 225 225 245 245 245
H [mm] 1 1720 1770 1830 1880 1930 1980 2010 2060 2080 2130 2180 2230
2 1775 1825 1885 1935 2025 2075 2140 2200 2240 2300 2350 2400
J [mm] 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
K [mm] 400 400 400 400 400 400 400 400 400 400 400 400
L [mm] 250 300 300 400 400 400 400 400 400 400 400 400
M [''] ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
P [mm] 1 2010 2060 2145 2195 2295 2345 2425 2475 2495 2605 2655 2705
2 1970 2020 285 2135 2235 2285 2365 2425 2465 2545 2595 2645
R [mm] 1 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
2 330 430 515 615 690 790 700 770 840 910 980 1050
S [mm] 400 400 400 400 400 400 400 400 400 400 400 400
T [dn] 25 25 40 40 40 40 40 40 40 40 40 40
